RF-1800型 全自动玻璃管切割机

RF-1800型全自动玻璃管切割机

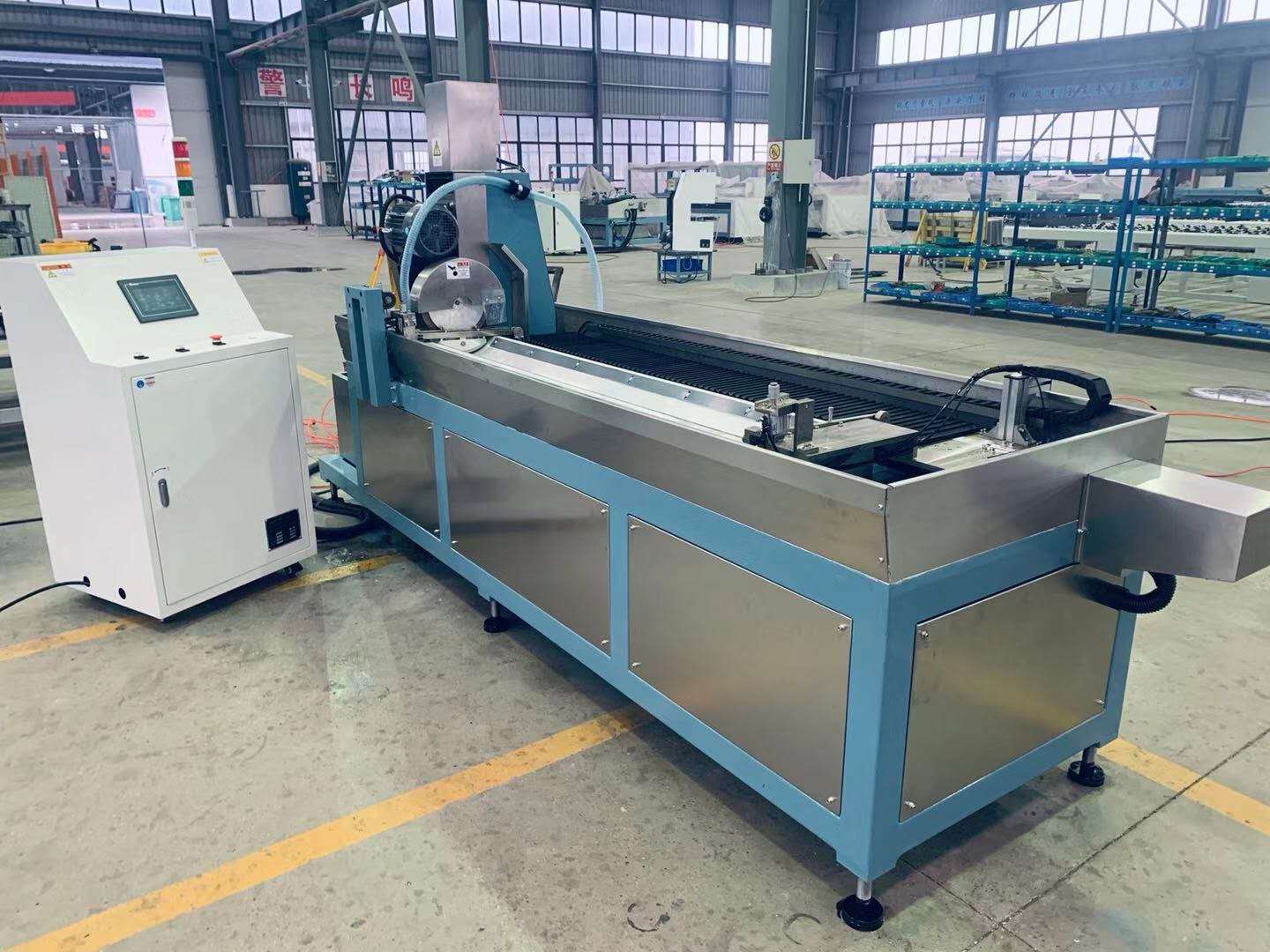

设备示意图（仅供参考，以实物为准）

适用范围

适用于各类毛细玻璃管，玻璃棒，石英管，石灰管，硼硅玻璃管等脆硬质非金属材料的直线切割，锯片运行速度可调，具有切口光滑，崩边小，操作简单的特点。自动送料，最终产品长度可直接设定。

产品特点

1、相比于传统的多锯片切割设备，耗材更换简单，设备稳定性强，多锯片在长时间运转后每片磨损量偏差，直接导致同一根管材的每段切割效果不同；

2、多锯片切割设备通过调整锯片之间的法兰控制切割长度，一般情况下一台设备只能做一种长度规格的产品，客户需要采购多台设备同时加工，在增加设备采购成本的同时，也增加了相应的人员成本和后期的耗材成本；

3、我方自主研发设计的压持系统具有一定的兼容性，客户可提供原料的规格进行非标定制，相近规格的管材可以通用；

4、相比于传统的手拉切管设备，自动送料系统，可有效免去人工推料动作，机头自动进刀，也无需人工参与，真正实现了切割工艺的自动化操作；

5、切割后的料会直接落入料斗，人工在熟练掌握操作方法后，只需在触摸屏设置参数，将原料摆放到送料平台，一键启动，原则上一个工人可以操作三到五台设备；

6、相比于传统的内圆切割设备，一次可以加工三十到五十根原料（切割片直径固定，原料直径不同，单次可切割最大数量不同），且无需人工粘和后再上料，效率上更快，操作方式上更简洁。

基本配置（可指定其他品牌）

1、框架：国标方管焊接

2、导轨：台湾上银

3、丝杆：TBI

4、PLC:台湾台达

5、触摸屏：台湾台达

6、变频器：台湾台达

7、低压电器元件：正泰

8、主要气动元件：台湾亚德客

9、送料电机：台湾台达伺服电机/750W

10、锯片升降电机：台湾台达伺服电机/750W

11、锯片旋转电机：国产减速电机3KW

12、水泵：380W（水泵悬挂式，脱离水箱底部，避免玻璃粉阻塞）

13、水箱罩壳：不锈钢材质（水箱做阶梯式便于清理玻璃粉）

14、锯片：φ300MM树脂材质厚度1.8mm（需方可根据经验自行提供锯片参数）

机器参数（可提供具体要求非标定制）

1、切割玻璃管原料长度：1800mm

2、，有效摆料宽度：≤250mm

3、切割后长度：6-200mm（按照要求定制）（首、尾废料长度共约700mm）

4、切割片转速：1500--2100转/分（变频可调）

5、玻璃管直径范围：φ2mm---φ6mm

6、效率：20—35秒/刀（直径材质不同效率有所差异）

7、长度精度：±0.15mm（如需更高精度，可定制，价格另议）

8、设备外型尺寸：3100x1000*1800mm（高度可调）

9、电压制式：380v/50hz（出口设备可定制变压器）

10、安装功率：3.5kw
